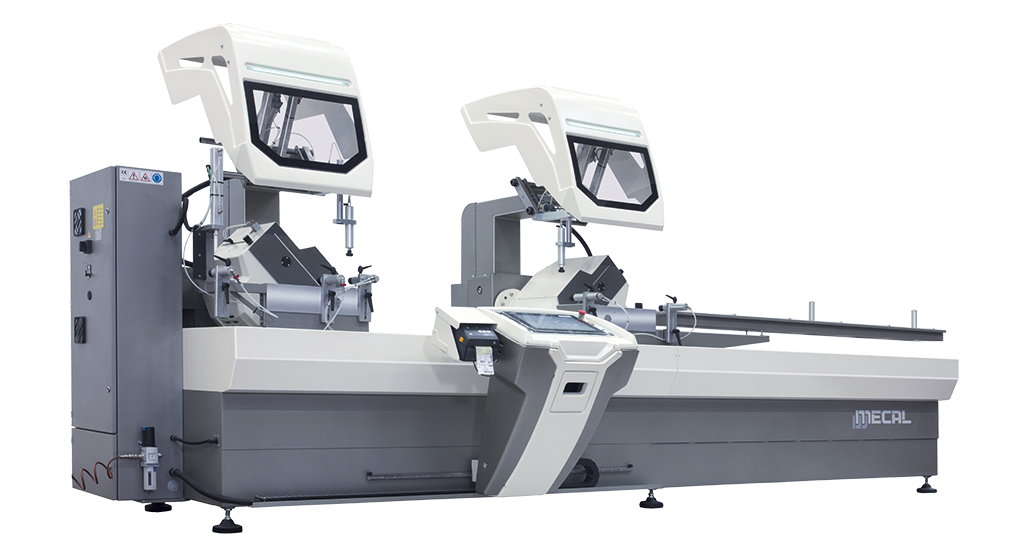

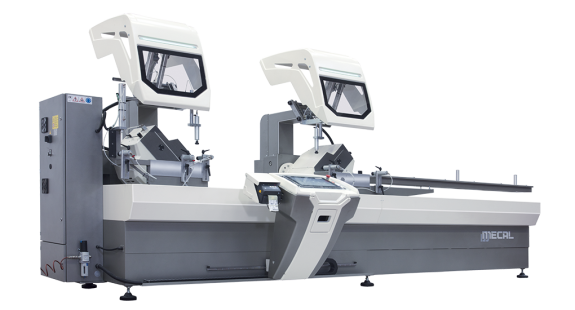

TRONZADORA DE DOBLE CABEZAL CNC CON CORTE INTERNO Y EXTERNO CON LAMA DE 550 MM
SW 553-R Reverse Garda-3
Galería
-R = Versión con centro de cuchilla rebajado: aumenta la capacidad de corte transversal sobre la superficie de trabajo.
- Posicionamiento automático de la unidad móvil.
- Posicionamiento electrónico de las unidades de corte en cualquier ángulo entre 135° y 22,5°.
- Fabricado con una longitud útil de corte de 5000 mm o 6000 mm.

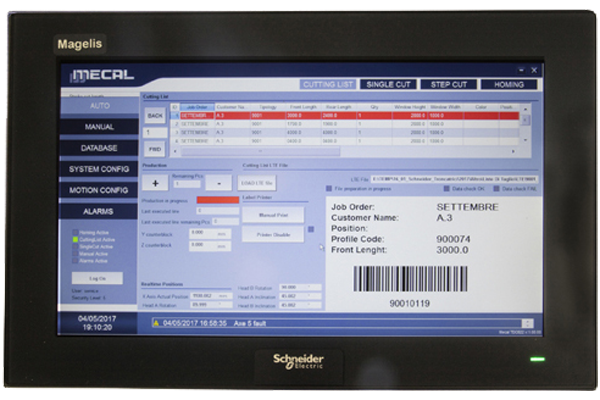

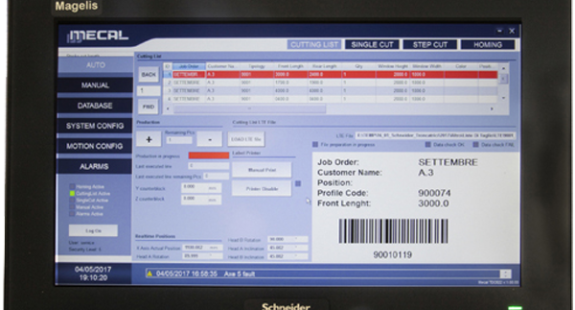

- Equipado con computadora industrial (HMI 15.0” Touch Screen)
- Gran capacidad de corte con cuchillas de Ø 550 mm.
- Base de chapa electrosoldada diseñada para ofrecer la máxima rigidez y facilidad de uso.
- Avance de cuchilla frontal y recto con ajuste de velocidad y profundidad.
- Alimentación de cuchillas oleoneumática
- Protecciones integrales accionadas neumáticamente para una cobertura total del área de corte
- Lubricación de herramientas por pulverización (Venturi)
- Disposición para la conexión de un aspirador para la evacuación de humos y virutas
- Disposición para la inserción de una cinta transportadora motorizada para la evacuación de residuos.
EQUIPAMIENTO ESTANDAR
- Transportador móvil de rodillos sobre palet móvil (3 metros)
- N. 2 cuchillas HM Ø 600mm
- Pinzas neumáticas verticales (n. 2 pares)
- Soporte Perfil Intermedio Accionamiento Neumático (n. 1)
- Sistema para Lubro ‐ Refrigeración Mínima
- Kit evacuador de chatarra motorizado
- Kit de predisposición para el uso de un aspirador (Aspirador no incluido)
- Kit arranque automático aspirador (6‐10A‐4.0 kW)
- Unidad de tratamiento de aire (filtro/reductor/lubricador)
ACCESORIOS OPCIONALES
- Hoja con insertos en HM Ø 600 mm
- Soporte de Perfil Intermedio Neumático GR
- Aspirador con ruedas. ZEFIRO EV-AP 560 (4,0kW, 400V – 50Hz)
- Aspirador con ruedas. ZEFIRO EV-AP 560 (5,0kW, 480V – 60Hz)
- Kit de elevación de tubería de succión
- Unidad de impresión de etiquetas
- Disposición para impresora de etiquetas
| Posibilidad de inclinar la unidad de corte hacia el exterior. | ° | 135 <> 22,5 |
| Diámetro antiguo | milímetro | 550 |
| Agujero de hoja | milímetro | 30 |
| Velocidad de rotación de la herramienta | rpm | 2800 |
| Longitud máxima de corte útil (90°) | milímetro | 5000 / 6000 |
| Potencia del motor | kilovatios | 3 |
| Altura de la máquina | milímetro | ± 1690 / 2130 |
| Ancho de la máquina | milímetro | ± 1600 |
| Longitud de la máquina tum4 | milímetro | ± 6000 |
| Longitud de la máquina tum5 | milímetro | ± 7000 |
| Longitud de la máquina tum6 | milímetro | ± 8000 |
| Peso de la máquina tum 4 | kg | ± 1800 |
| Peso de la máquina tum 5 | kg | ± 1900 |
| Peso de la máquina tum 6 | kg | ± 2000 |
Sujeto a cambios técnicos.
