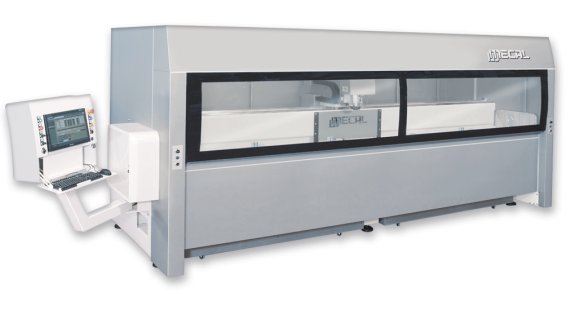

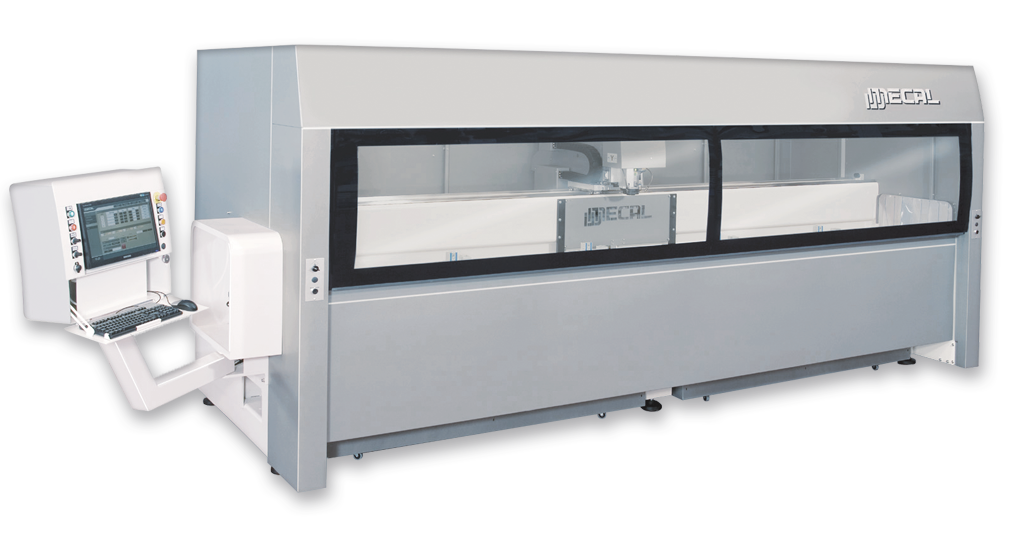

MC 305 Kosmos TM MMI

CENTRO DE MECANIZADO CON
4 EJES CNC.

CENTRO DE MECANIZADO CON 4 EJES CNC.

Galería

DESCRIPCIÓN

TM = Haz móvil.
MMI = versión provista de un dispositivo activado por una combinación neumática/electrónica dedicada al movimiento contemporáneo automático de las pinzas.
Indicado para el mecanizado de perfiles extruidos de aluminio para arquitectura residencial, e incluso para perfiles de acero ligero perfilados.

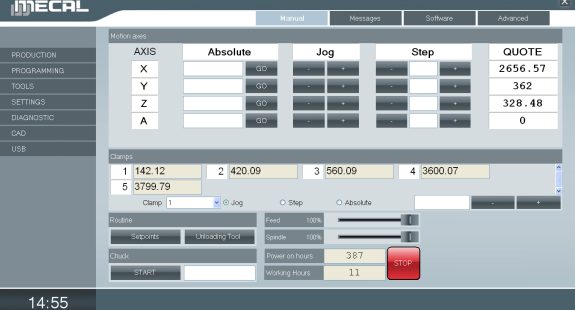

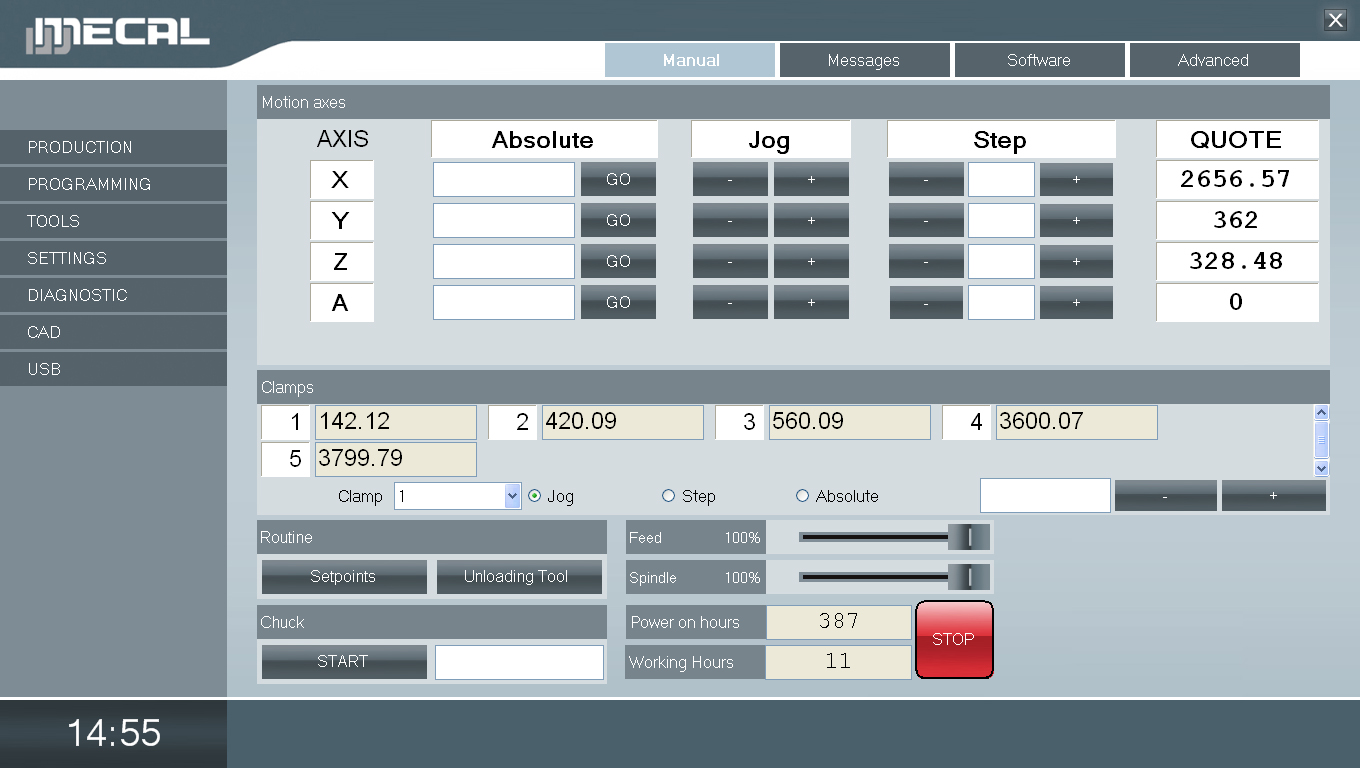

4 ejes (X, Y, Z, A) gestionados por CNC.
Por medio de herramientas dedicadas, es adecuado para trabajar en 5 lados de perfiles de aluminio, PVC y acero.

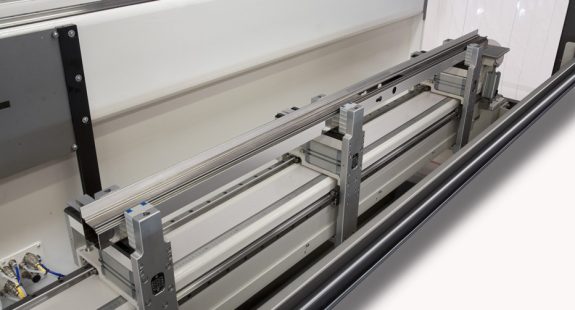

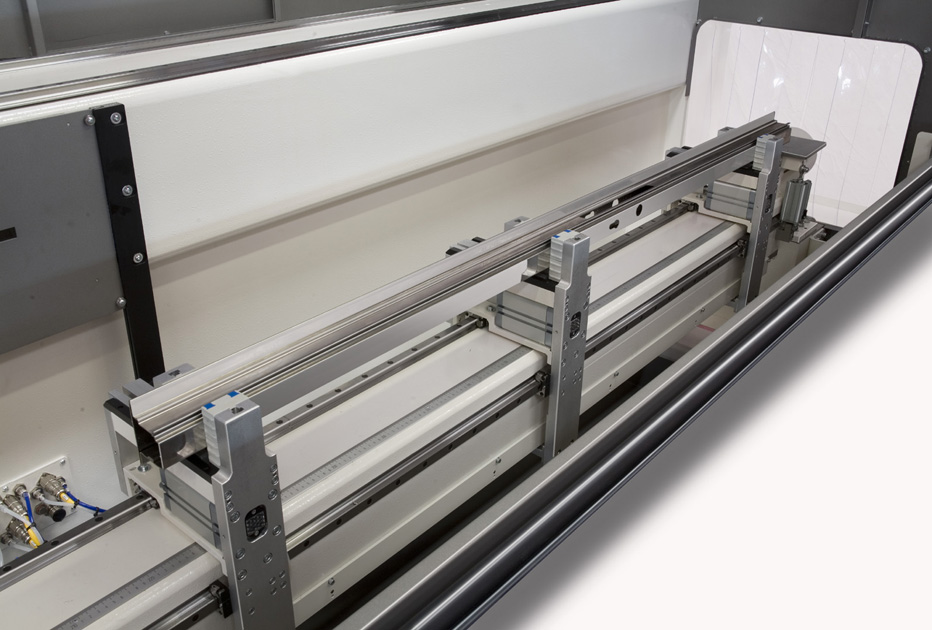

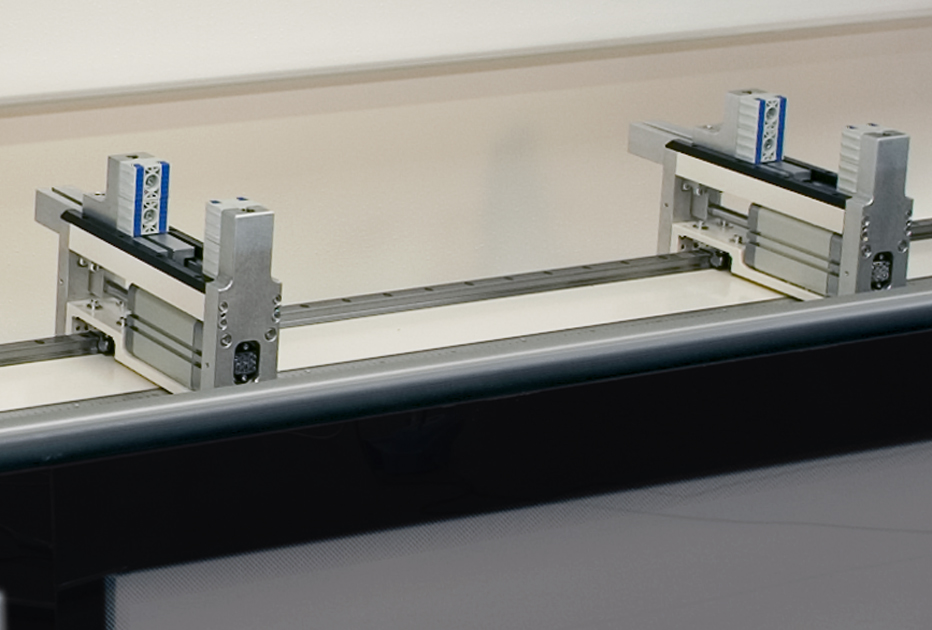

Las piezas se fijan con 4 mordazas neumáticas, deslizándose sobre la viga basculante. El haz se puede colocar en cualquier ángulo dentro de ± 125°.
La rotación es gestionada directamente por el ciclo de control.

CARACTERÍSTICAS

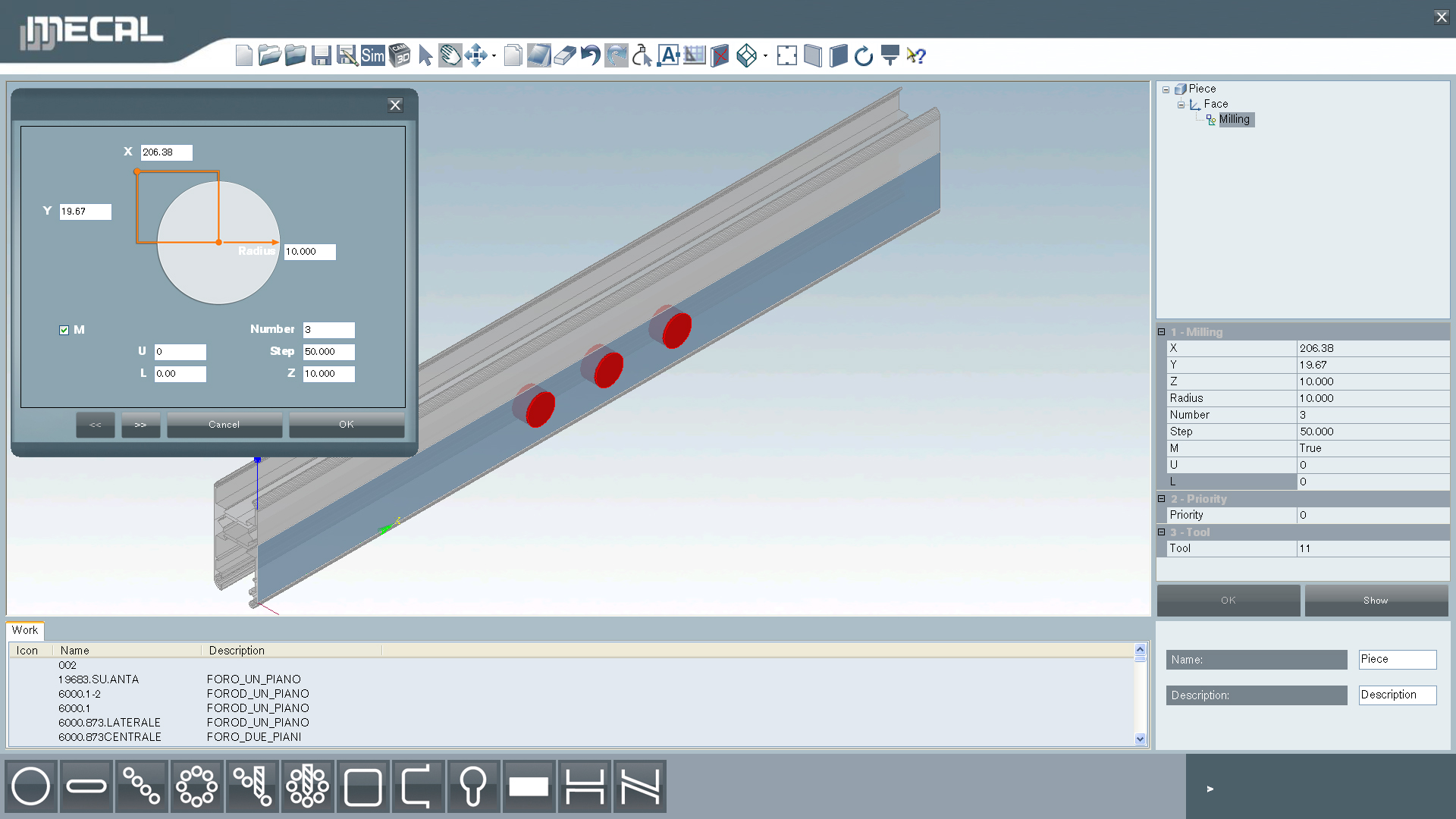

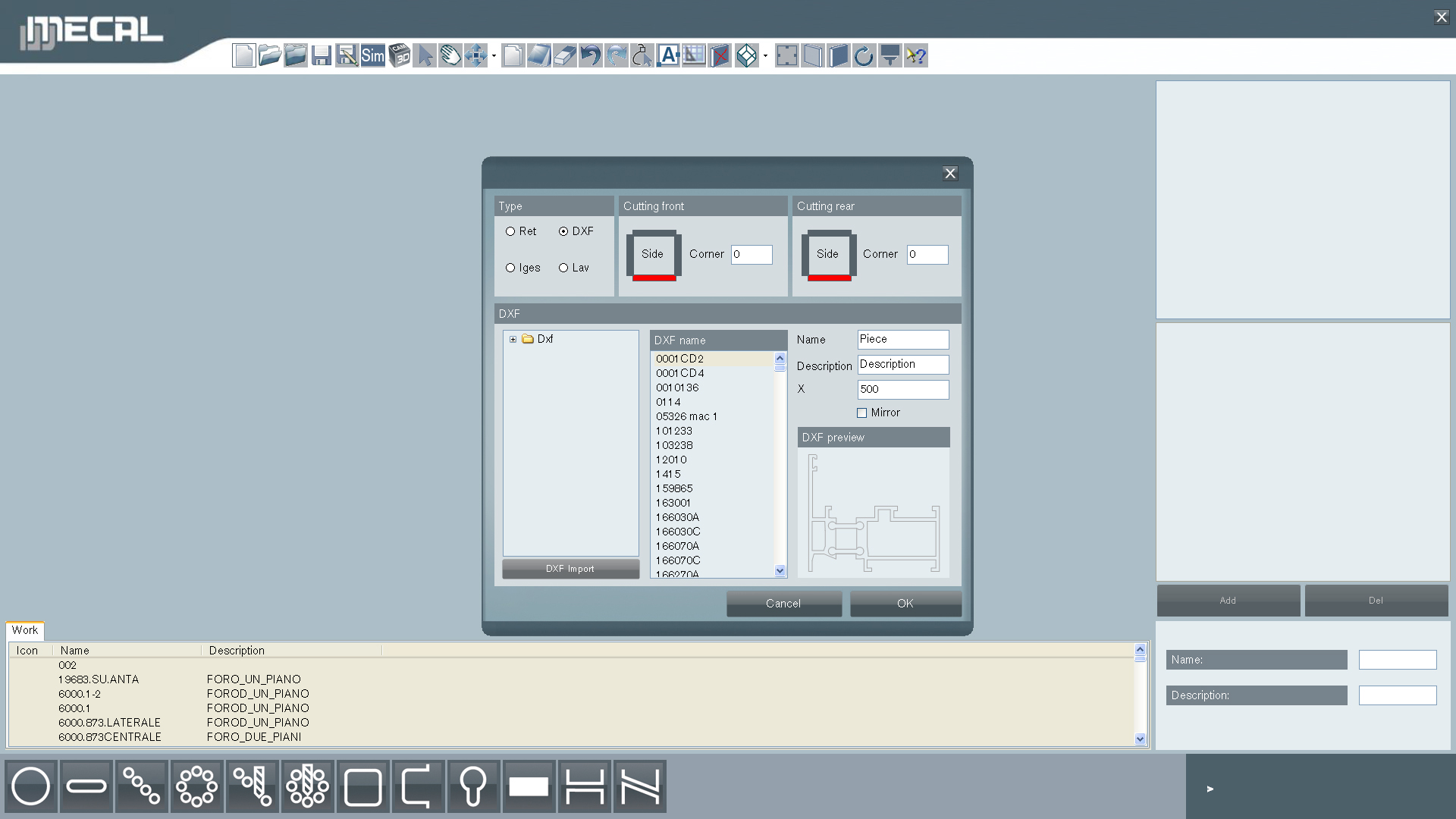

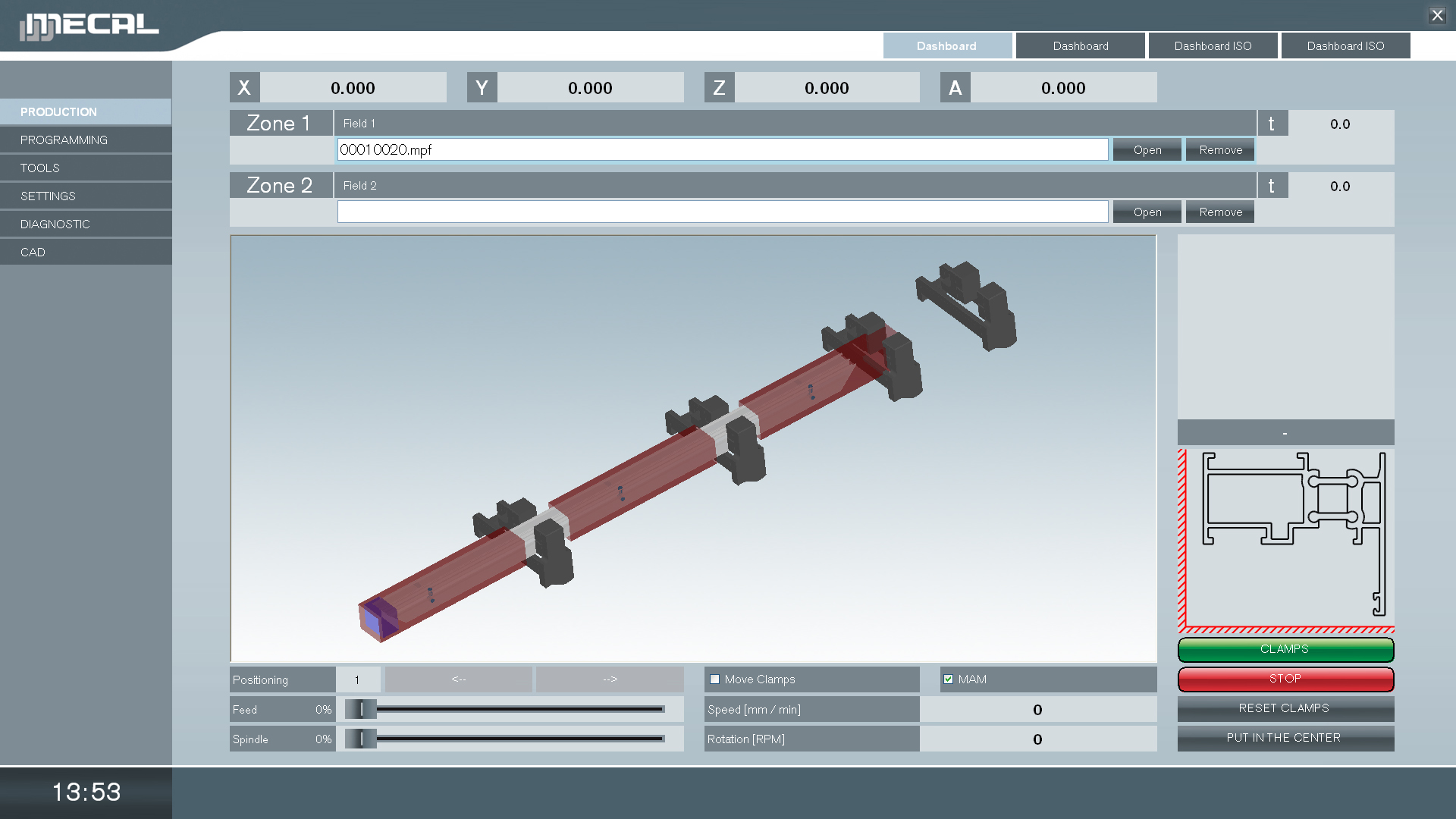

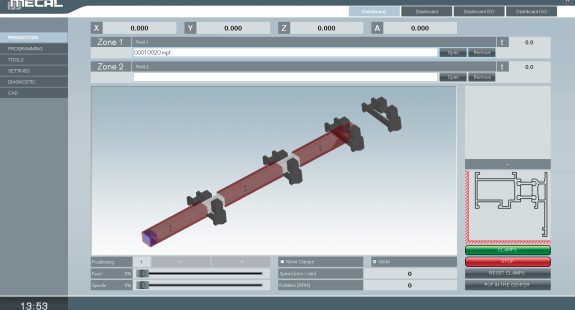

Ofrece una alta capacidad funcional de programación mediante el uso de un software de gráficos tridimensionales.
Base electrosoldada diseñada para otorgar la máxima rigidez y capacidad funcional de uso.
Los ejes se deslizan sobre guías lineales de precisión y son accionados por motores operados con sistemas digitales.
Al utilizar el cortador de disco, es posible realizar operaciones de fresado en ambos extremos de la pieza de trabajo (ciclo de fresado).
Las operaciones de fresado se pueden realizar con interpolación lineal y circular de los ejes X,Y,Z.
Los 2 topes de longitud de bisagra son abatibles y con control neumático.
La carrera útil para trabajar las barras es de 4000 mm; para piezas de mayor longitud se puede utilizar el ciclo de mecanizado diferenciado, hasta el doble de la carrera útil (8000 mm).
El husillo eléctrico es adecuado para el cambio rápido de portaherramientas.
El cambio de portaherramientas se gestiona AUTOMÁTICAMENTE.

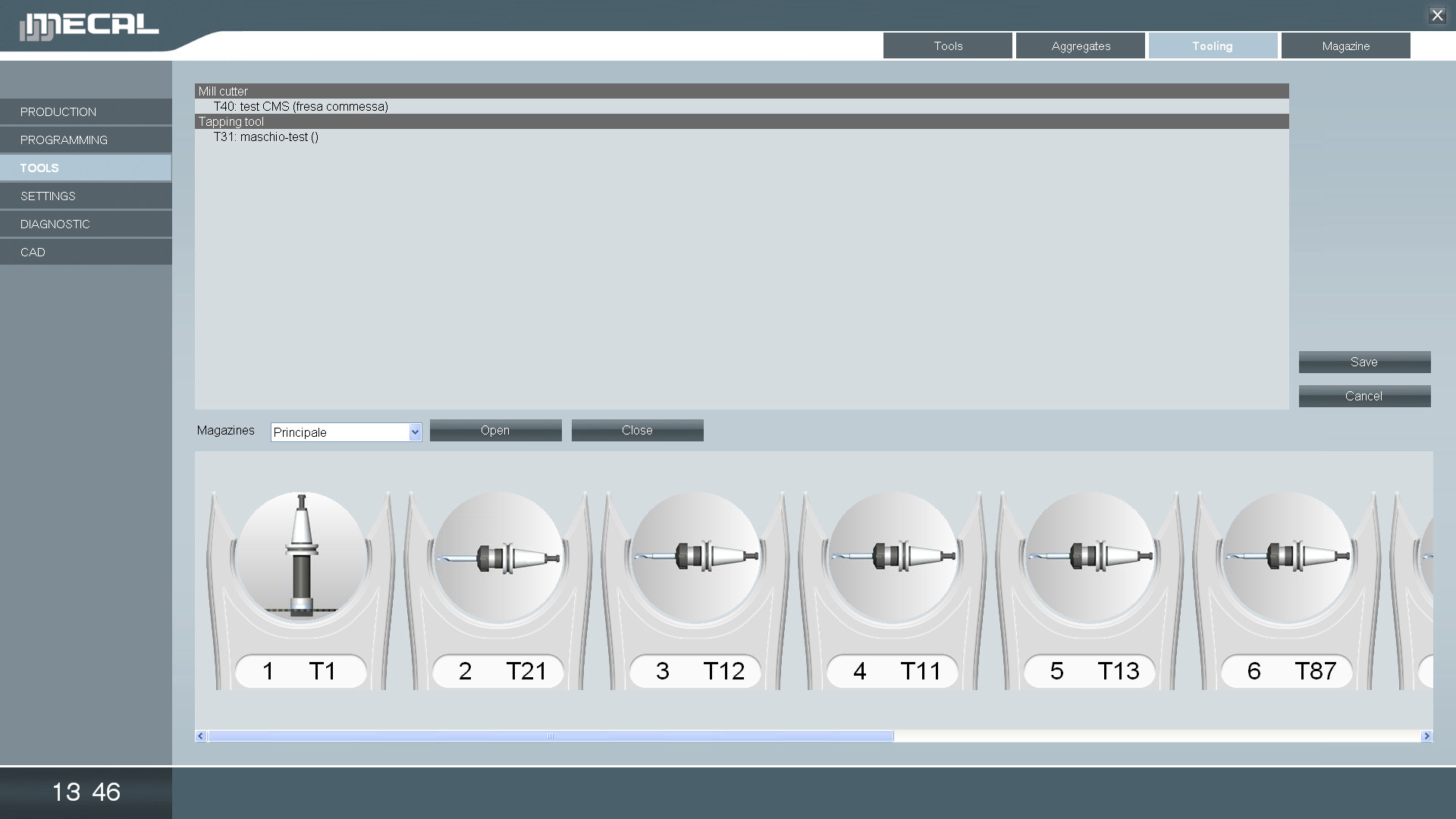

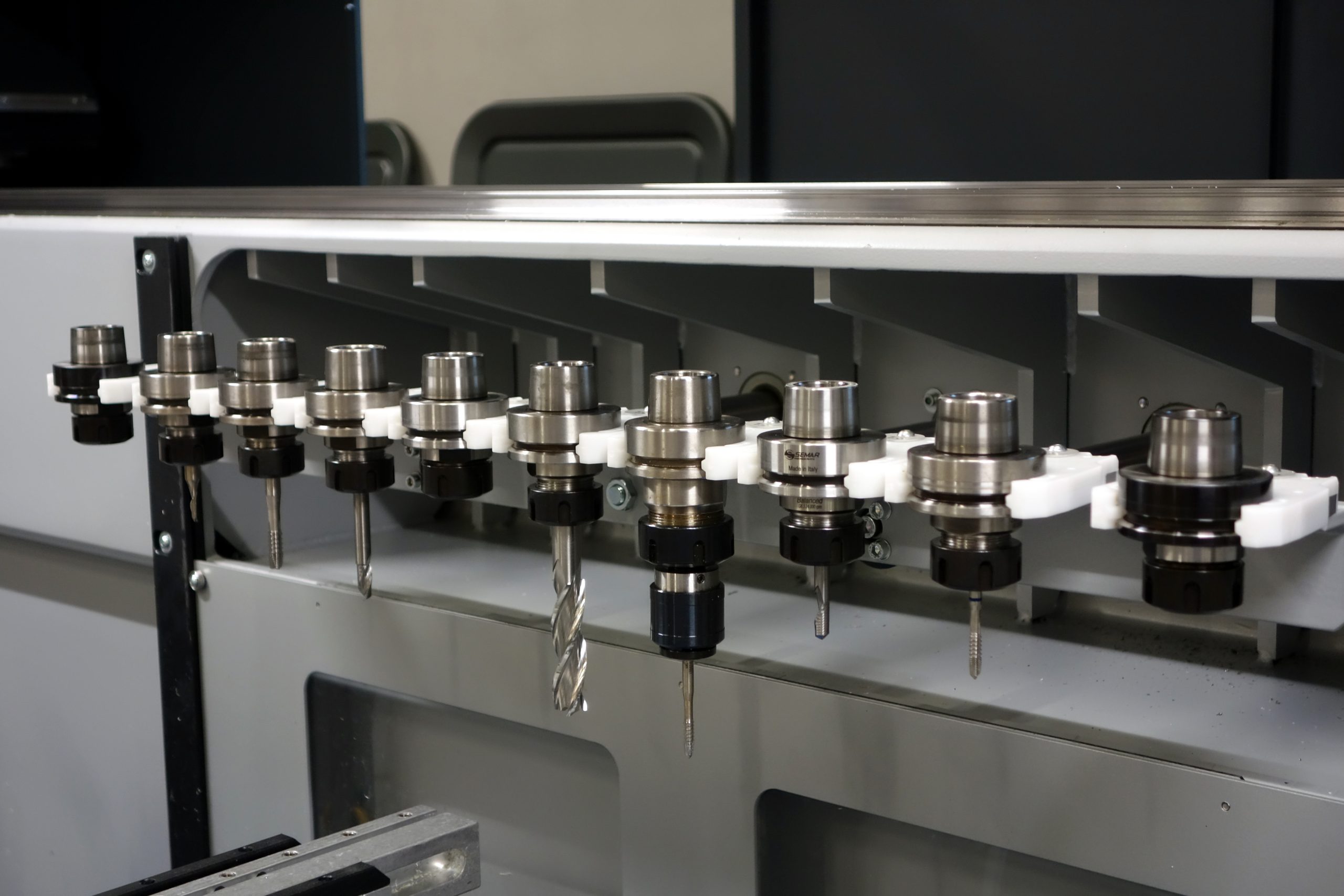

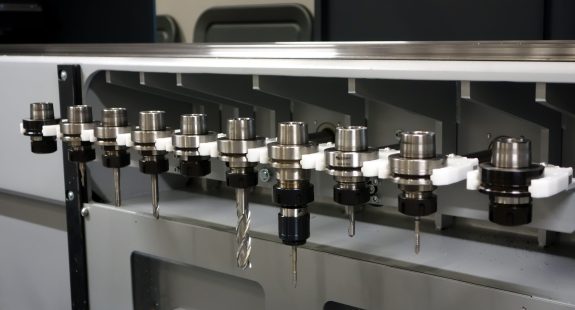

El almacén de herramientas está ubicado en el medio del sótano, dentro de un área protegida. Puede almacenar portaherramientas para fresado, roscado, fresado y también cabezas angulares.
El enfriamiento de las herramientas se realiza a través de un sistema mínimo centralizado.
Todas las guías de deslizamiento y los tornillos de recirculación de bolas se lubrican a través de un sistema centralizado automático.
Predispuesto para utilizar un conjunto de depósitos para la recogida de virutas.
Predispuesto para conectar una cinta transportadora motorizada.

EQUIPAMIENTO

N.º 1 husillo eléctrico refrigerado por aire, ISO30, rpm 18000, kW 6

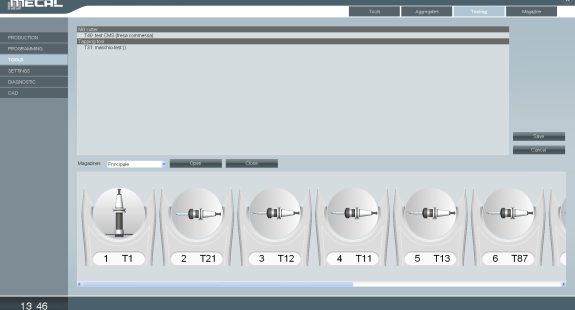

Revista de herramientas No. 1 en 10 posiciones.

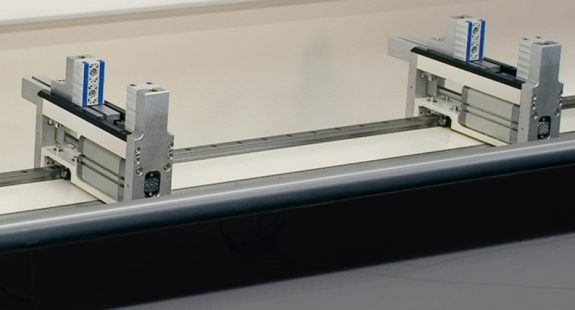

Sistema de 4 abrazaderas
N.° 2 topes de longitud de bisagra, gestionados neumáticamente
Unidad de tratamiento de aire comprimido (filtro/reductor/lubricador)

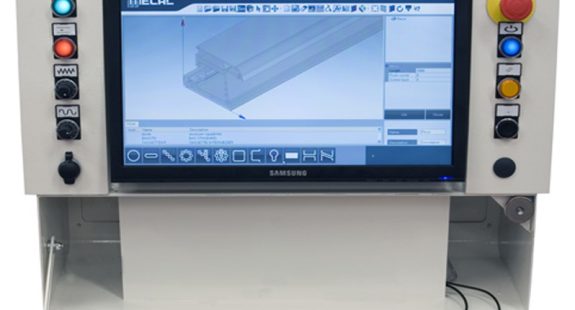

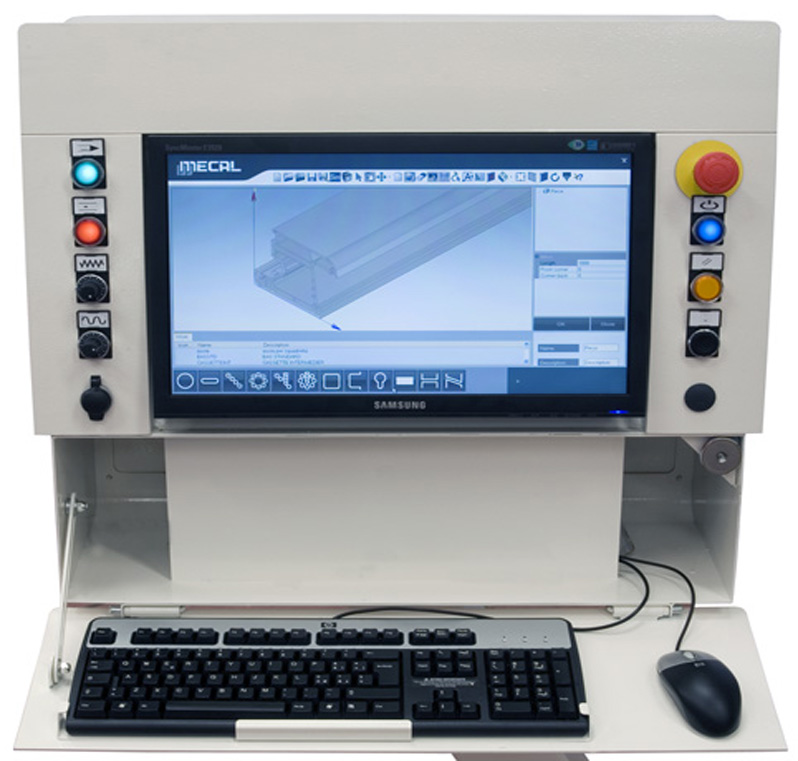

computadora de escritorio
Sistema operativo Windows
Pantalla TFT de 18,5” de ancho, teclado QWERTY, ratón

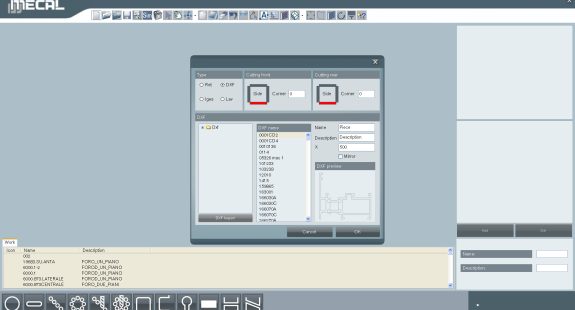

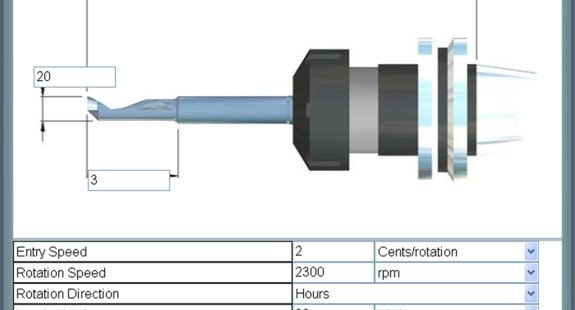

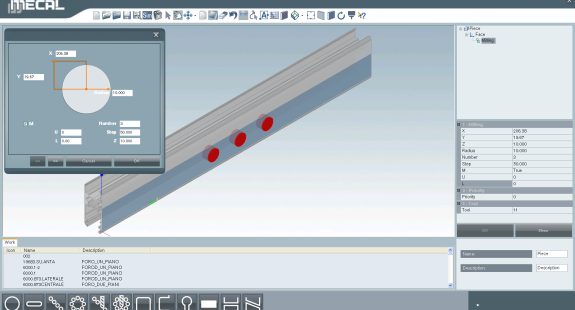

Software gráfico CAD CAM 3D

DATOS TÉCNICOS

Carrera del eje X	milímetro	4225
Velocidad de posicionamiento eje X	mmm/1′	80
Carrera del eje Y	milímetro	530
Velocidad de posicionamiento eje Y	m/1′	30
Carrera del eje Z	milímetro	410
Velocidad de posicionamiento eje Z	m/1′	30
Un trazo de eje	grado	± 125°
Potencia nominal electromandril	kilovatios	6.0
Sistema de refrigeración		Aire
Cono portaherramientas		ISO30
Velocidad máxima de rotación	kg	18000
Peso	kg	± 3200
