MC 319 AYDO

MC 319 AYDO

CENTRO DE MECANIZADO
CNC CON 3 + 1 EJES.

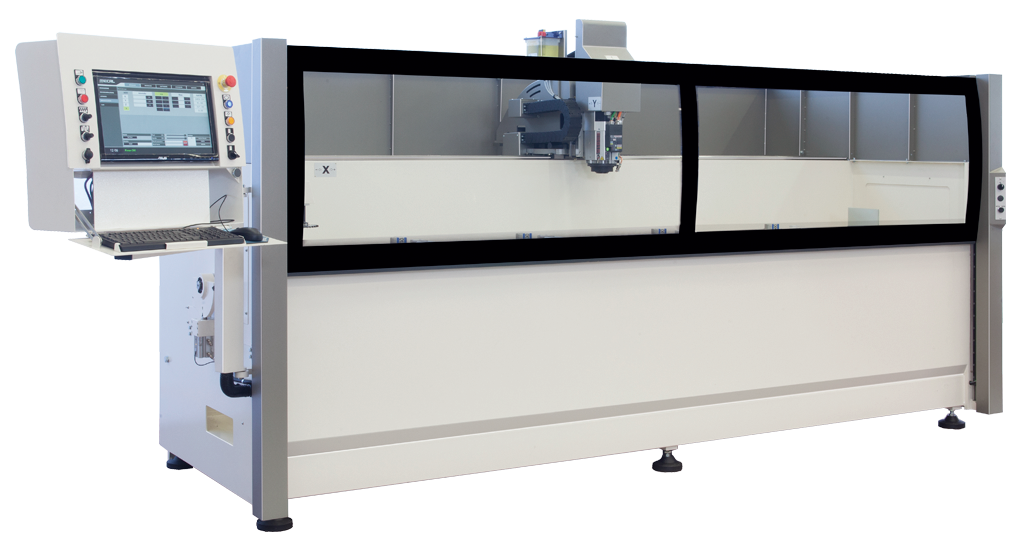

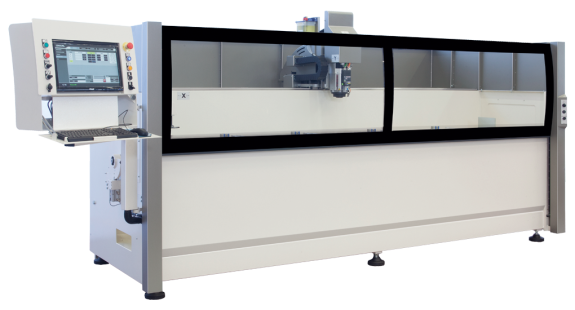

CENTRO DE MECANIZADO CNC CON 3 + 1 EJES.

Galería

3 Ejes (X, Y, Z) controlados por CN + 1 Eje controlado neumáticamente.
Adecuado para el mecanizado de perfiles de aluminio y PVC.
La viga de las mordazas (eje A) se puede girar, con control neumático, en tres posiciones ortogonales (-90°, 0°, +90°).
Sección nominal trabajable: 200 x 170 mm (YxZ).

Base de chapa electrosoldada diseñada para ofrecer la máxima rigidez y facilidad de uso.
Las mordazas de bloqueo se deslizan sobre guías lineales de precisión con rodamientos de bolas recirculantes, con posicionamiento manual apoyado por un indicador láser gestionado por CN.
Almacén de herramientas de 5 posiciones con cambiador automático de herramientas.
La refrigeración de las herramientas se confía a una unidad de control con un sistema mínimo.
Los ejes se desplazan sobre guías lineales de precisión con rodamientos de bolas recirculantes y transmisión piñón-cremallera. El posicionamiento se realiza mediante motores brushless con encoder absoluto, gestionados por CN con sistema digital de alta velocidad.
El electromandril refrigerado por aire está diseñado para un cambio rápido de herramientas.
Con accesorios dedicados puede trabajar en las 5 caras de los perfiles.
Las operaciones de fresado se pueden realizar con interpolación lineal y circular en los ejes XYZ.
Los dos topes (derecho e izquierdo) son retráctiles con control neumático.

PC de escritorio, sistema operativo Windows, teclado QWERTY, mouse
Pantalla W TFT-LCD de 18,5” (16:9, 1366 x 768 píxeles)
Licencia MS Windows
Software de programación gráfica CAM 3D
Dispositivo para posicionar el haz en grados intermedios (Kit)
N. 1 Electromandril 3,8 kW, ISO30, 18000 rpm, refrigeración con placa de aire forzado
N. 1 Portaherramientas Estático Cargador (Lado Izquierdo – 5 Pos)
N. 4 abrazaderas de bloqueo
Nº 2 topes de referencia accionados neumáticamente
N. 1 juego de portaherramientas y herramientas

Carrera del eje X	milímetro	3160
Velocidad de posicionamiento del eje X	m/min	60
recorrido del eje Y	milímetro	360
Velocidad de posicionamiento del eje Y	m/min	30
Recorrido del eje Z	milímetro	345
Velocidad de posicionamiento del eje Z	m/min	30
recorrido del eje A	°	45 – 90 – 45
Potencia nominal del electromandril	kilovatios	3.8
Cono de fijación portaherramientas		ISO30
Velocidad máxima de rotación	rpm	18000
Tipo de refrigeración		Aire
Peso	kg	1800
