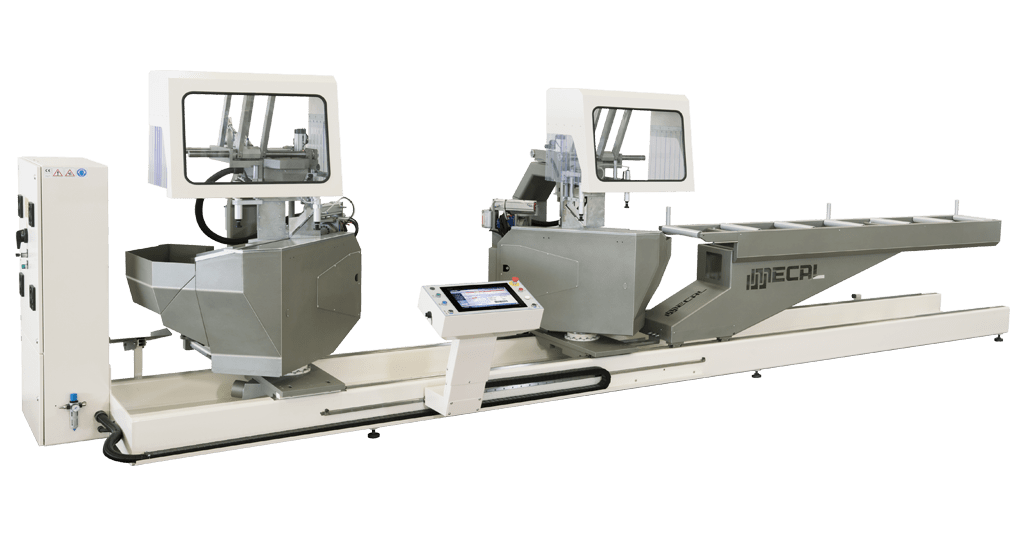

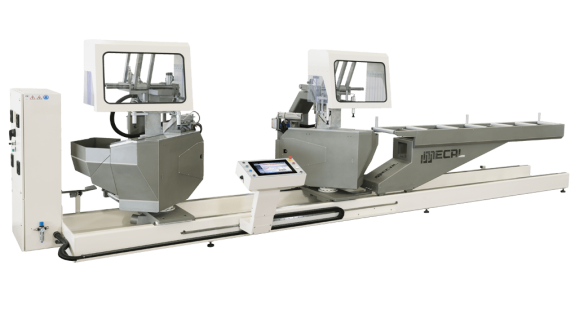

TRONZADORA DE DOBLE CABEZAL
TDC 622 Edgemaster - 5A
Galería
- Banco fijo a la izquierda. Posicionamiento automático de la tarima móvil.
- 5 ejes controlados por CNC gestionados por servomotores brushless.
- Rotación de las mesas de corte, con control motorizado, hacia el exterior hasta 22,5° y hacia el interior hasta 135°.
- Inclinación de las unidades de corte, con control motorizado, hasta 45°.
- Ciclo de corte estándar con movimiento basculante hacia arriba de las unidades de corte. Ciclo de corte radial, con la traslación de las unidades de corte en la dirección del operador combinada con el movimiento basculante hacia arriba de las unidades de corte.
- Unidad de control con pantalla táctil de 15”, Magelis.
- Gran capacidad de corte con cuchillas de Ø 600 mm.
- Lubricación de herramientas con sistema de lubricación por cantidad mínima (MQL).
- Protecciones integrales accionadas neumáticamente para una cobertura total del área de corte.
- Los sistemas de bloqueo de perfiles son móviles con movimiento automático vinculado a las posiciones angulares de las bases de corte.
- Equipado con cinta transportadora motorizada para evacuación de viruta (PVC anticorte).
- Disposición para la inserción de una cinta transportadora motorizada para la evacuación de residuos
- Disposición para la conexión de un aspirador de virutas y evacuación de humos.
- Avance cuchillas oleoneumático con regulación de la velocidad de trabajo.
EQUIPAMIENTO ESTANDAR
- Transportador móvil de rodillos sobre palet móvil (3 metros)
- N. 2 cuchillas HM Ø 600mm
- Pinzas neumáticas verticales (n. 2 pares)
- Soporte Perfil Intermedio Accionamiento Neumático (n. 1)
- Sistema para Lubro ‐ Refrigeración Mínima
- Kit evacuador de chatarra motorizado
- Kit de predisposición para el uso de un aspirador (Aspirador no incluido)
- Kit arranque automático aspirador (6‐10A‐4.0 kW)
- Unidad de tratamiento de aire (filtro/reductor/lubricador)
ACCESORIOS OPCIONALES
- Hoja con insertos en HM Ø 600 mm
- Soporte de Perfil Intermedio Neumático GR
- Aspirador con ruedas. ZEFIRO EV-AP 560 (4,0kW, 400V – 50Hz)
- Aspirador con ruedas. ZEFIRO EV-AP 560 (5,0kW, 480V – 60Hz)
- Kit de elevación de tubería de succión
- Unidad de impresión de etiquetas
- Disposición para impresora de etiquetas
| Corte útil contemporáneo (90°) | milímetro | 5000 / 6000 |
| Corte útil (min. 90°) | milímetro | 470 |
| Diámetro de la hoja | milímetro | 600 |
| Agujero de hoja | milímetro | 32 |
| Velocidad de rotación de la herramienta | rpm | 2400 |
| Potencia del motor de la cuchilla | kilovatios | 5,5 (x2) |
| Energía eléctrica instalada | kilovatios | 14.5 |
| Dimensiones totales (corte útil 5 m) | milímetro | L/L=± 7780 L/A=± 2700 A/H=± 1820/2100 |
| Peso (corte útil 5 m) | kg | ±3100 |
| Dimensiones totales (corte útil 6 m) | milímetro | L/L=± 8780 L/A=± 2700 A/H=± 1820/2100 |
| Peso (corte útil 6 m) | kg | ±3200 |
Sujeto a cambios
